PIC writer

microchip社の PIC 用の writer です。 回路自体はトランジスタ技術に載っていたものです。

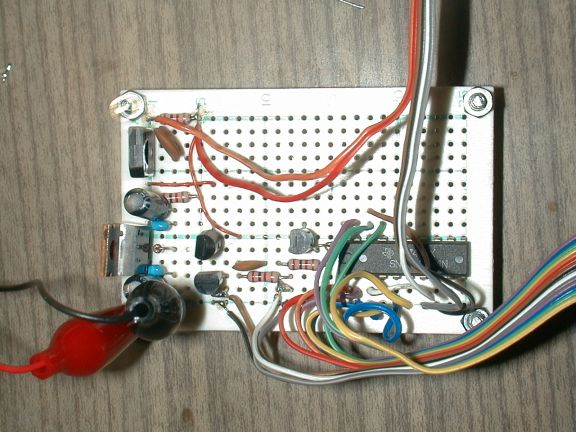

中心部分です。万能基板に組みました。基板上に 28pin DIP のゼロプレッシャー ソケットがおける空きを残してあります。

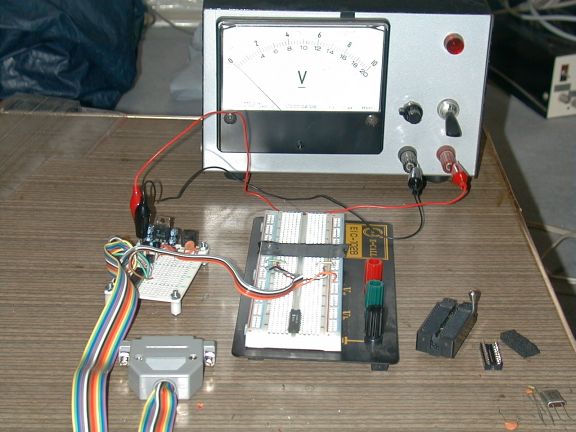

全体構成。とりあえず、PIC はブレッドボード上に載せてみました。 写真は、書き込みテストのあと、実行テストをして、さらにばらした後なので、 書き込める位置には PIC は載っていません。ビニールテープの位置に PIC の 端を合わせると書けます。

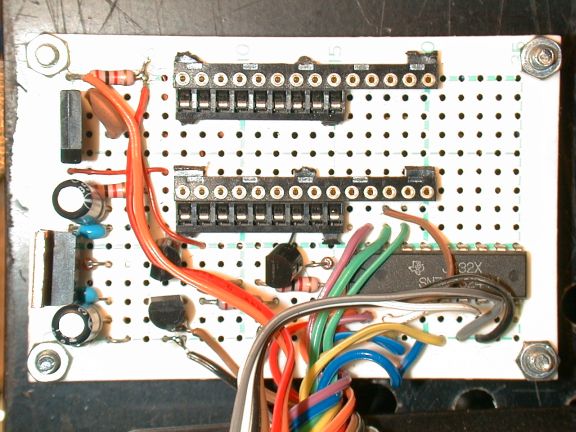

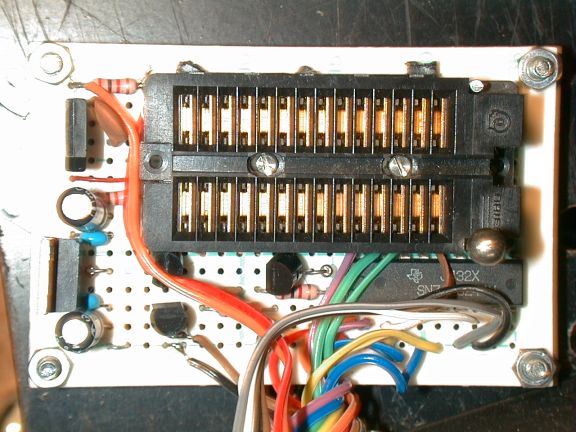

ICソケットをつけました。18ピンソケット、28ピンソケット共に 幅広にしていずれの場合も、28ピンのゼロプレッシャーソケットを重ねて 使うようにしました。ゼロプレッシャーソケットは幅の狭いタイプも 使えるものを利用しています。28ピンソケットの方に40ピンのゼロプレッシャー ソケットを重ねれば40ピンタイプのデバイスも書けるはずです。
18ピンの方を使うと、PIC 16C84, 16F84, 16F84A などが、28ピンの方を 使うと、PIC 16F873, 16F876, 16F874, 16F877 などが焼けるはずです。
