RadioShark2 の改造

エアチェックを HDD レコーディングでやりたいと思って、RadioShark2 を購入しましたが、感度が悪いので改造してみました。

改造の実際

分解

分解は、他の方のページにもある通り､底面のゴムシートに隠されているネジを緩めて底の金属の台を外します。そのあと、筐体をひねるようにして接着を外します。接着剤は使われていないようですが､筐体のプラスチック同士が全周を超音波接着（熱接着）されているようなので、筐体を何度もひねるようにして、接着を壊し、隙間が出来るようにします。ある程度接着が外れて､隙間が出来るようになったら底面からドライバーなどを差し込んで2分割します。接着以外に片側にピン、片側に穴があって、互いを差し込むようにして組み立てられています。全体を均等に持ち上げるようにしないとピンが曲がります（曲がりました）。

外部アンテナをつける

いろいろやってみたのですが、結局以下のような改造になりました。

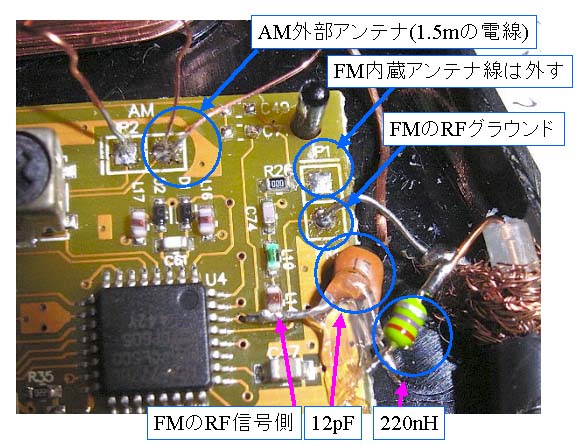

AM アンテナは、ループアンテナの配線に、アンテナ線(長さ1.5mぐらいの電線)を追加(D1 の上あたり)して､外に垂らす。
FM アンテナは、内蔵のループアンテナの線は外し､外部アンテナ(TV, CATV などのアンテナ)を繋ぐ。75Ωの同軸ケーブルの編線側を RF グラウンドに､芯線側を 220nH のコイルと12pF の NP0 セラミックコンデンサを通して RF 信号入力（L14のところ）に繋ぐ。

FM 側の改造は、データシートの回路を真似しています。ちょうどの値の部品が店頭になかったので、近い値のものを使っています。

改造後の様子それから、AM 受信には高いところに設置するほうがよさそうだったので､上のほうに穴を開け､カーテンレールから紐でつるすようにしてみました。

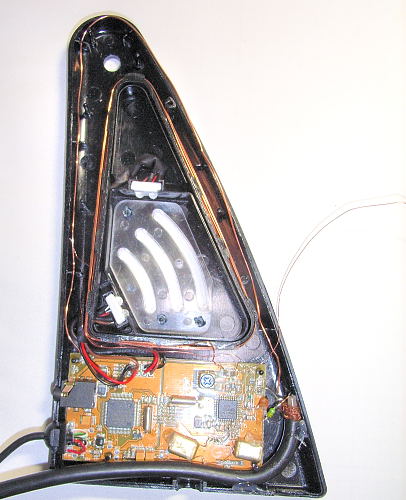

改造後の全体図

玄箱PRO で使う

shibata(hi)さんの LinuxでRadio Shark2 (その3:一応出来た編) にある shark2.c を使って、Debian 化した玄箱PROで録音・再生してみました。音質については AM はミニコンポ並、FM はミニコンポ以下、感度は改造後の AM はミニコンポ並、FM はミニコンポと同等か以下というところでしょうか。音質・感度共にちょっと不満が残ります。
